PC Blog ■2023年1月9日：Ryzen 5 7600XとGIGABYTE B650M AORUS ELITE AXの組み立て 1

■2023年1月9日：Ryzen 5 7600XとGIGABYTE B650M AORUS ELITE AXの組み立て 1

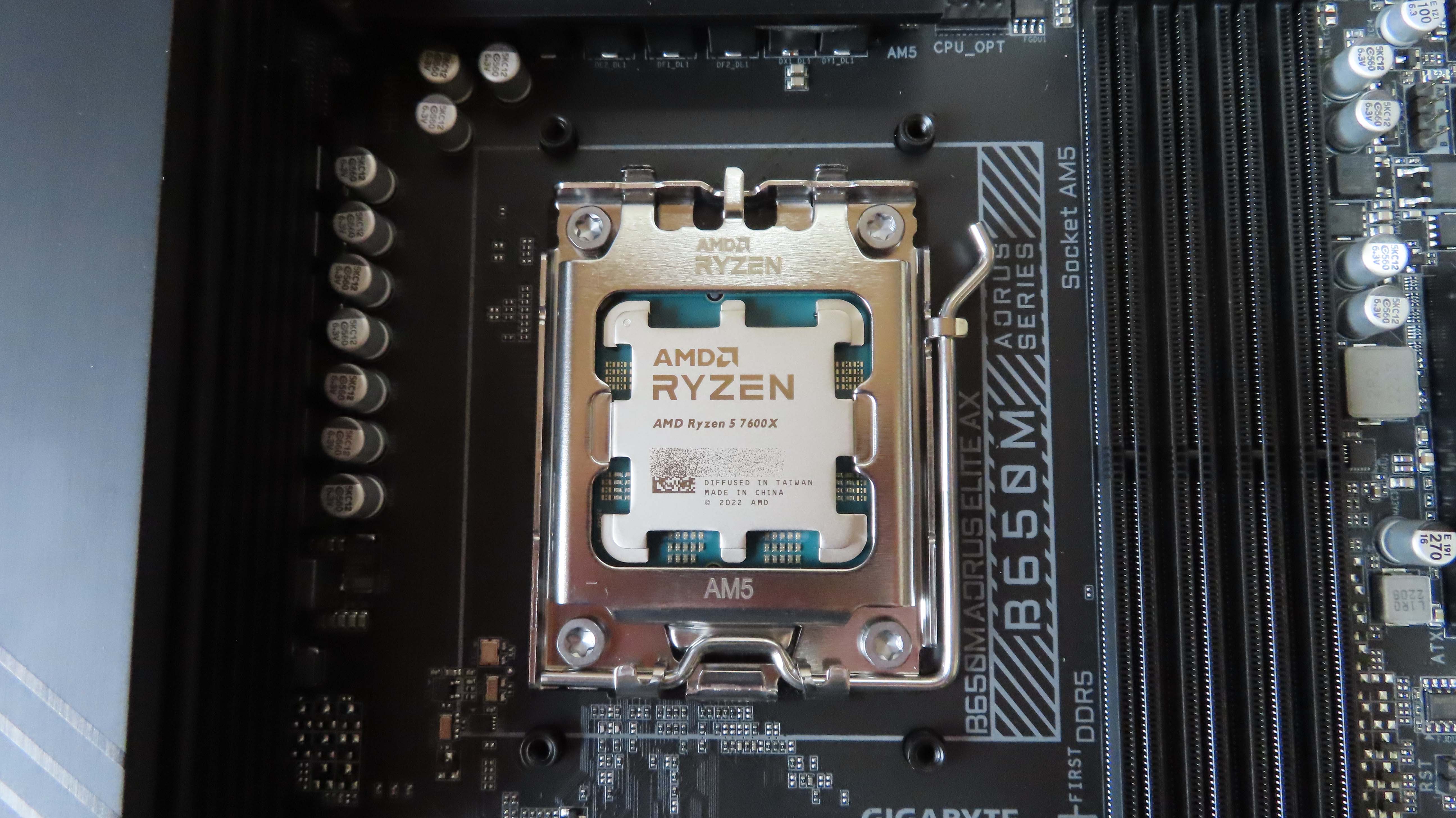

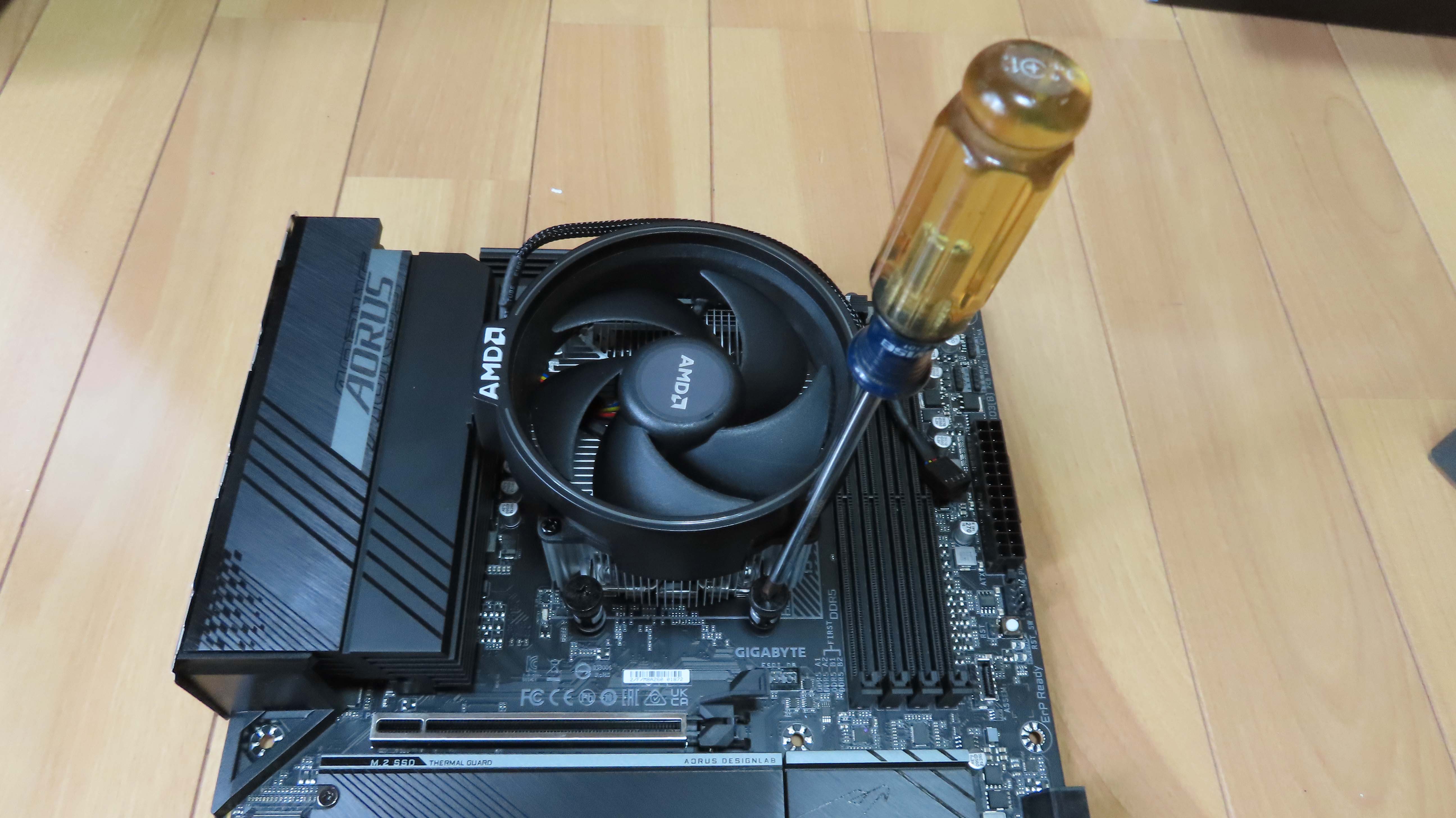

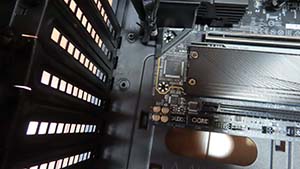

11/20。まずはCPUを嵌める。	次にクーラーを固定。	あや、マザーをかさ上げするナットが嵌っとらんやんけ。	ちなみにマザーのリビジョンは 1.0、つまりWiFiはAMD製だ。

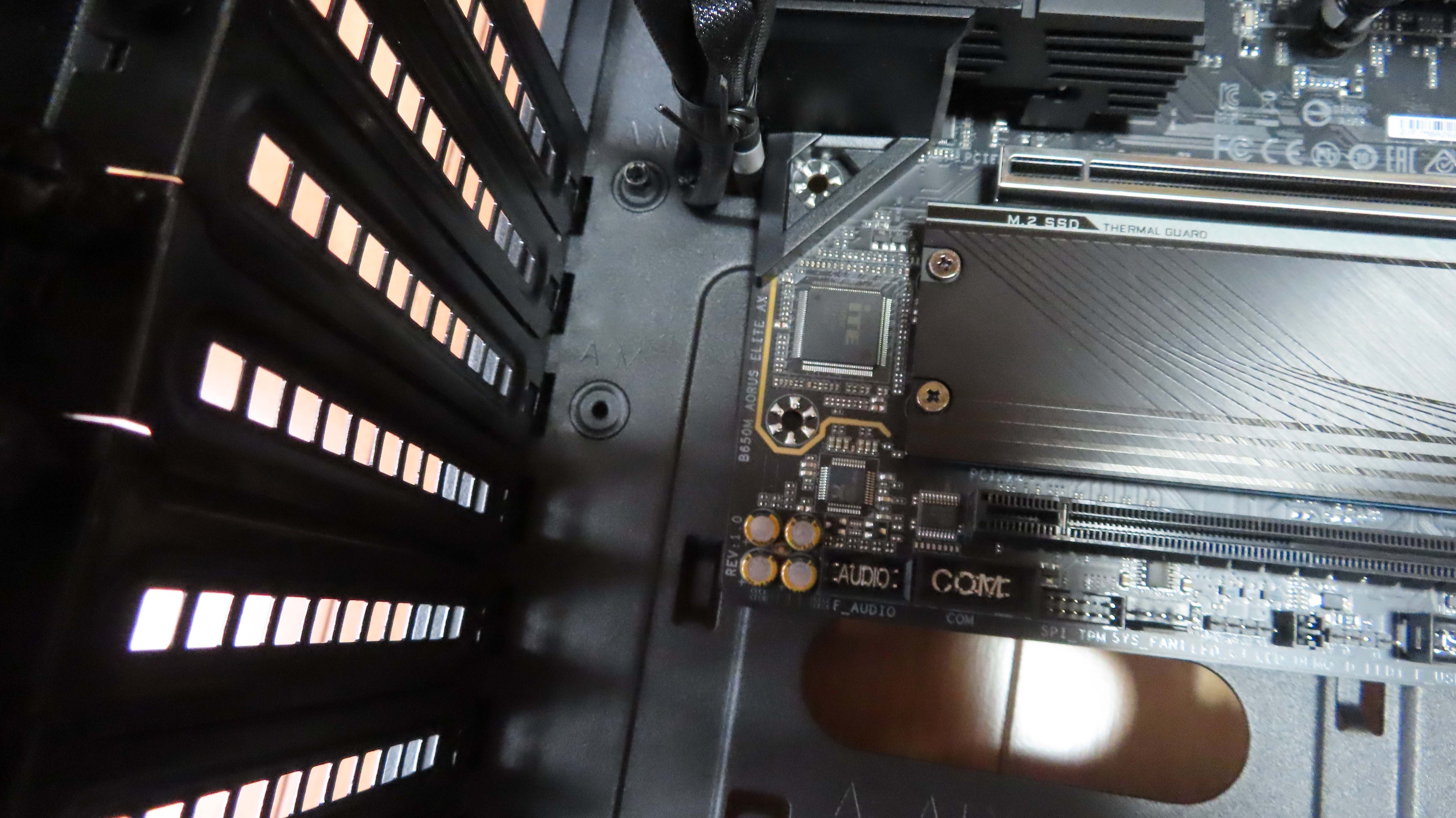

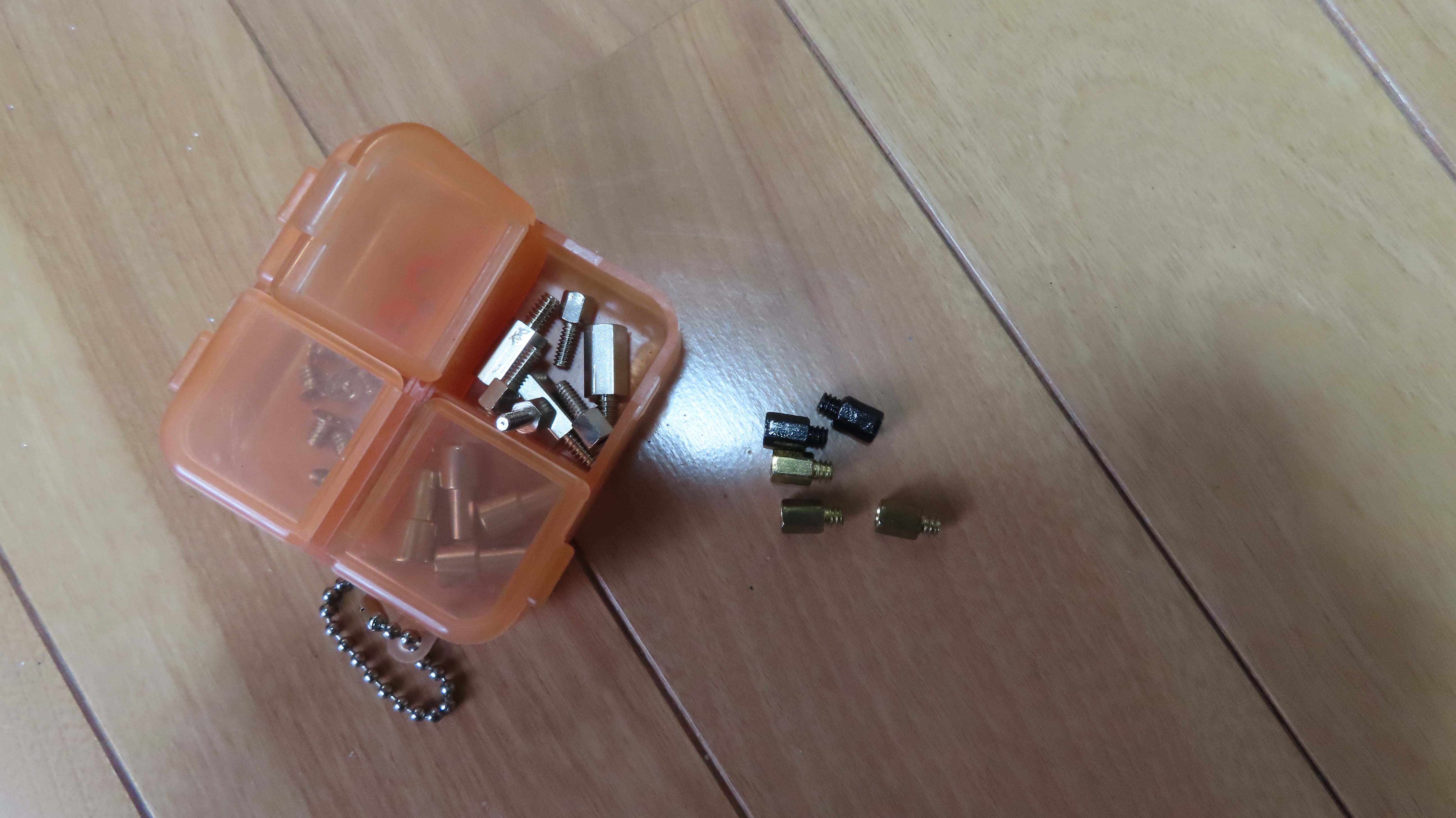

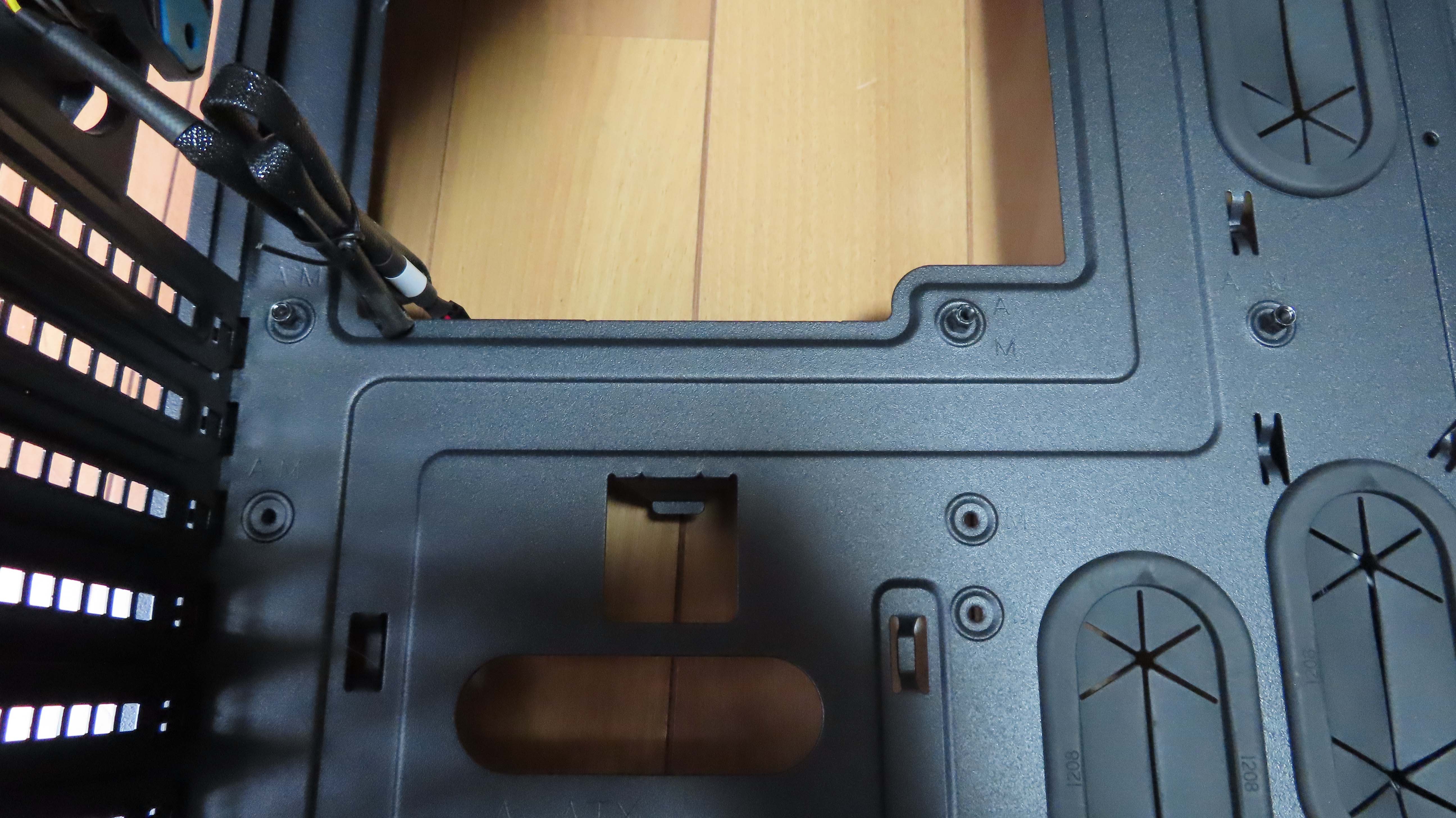

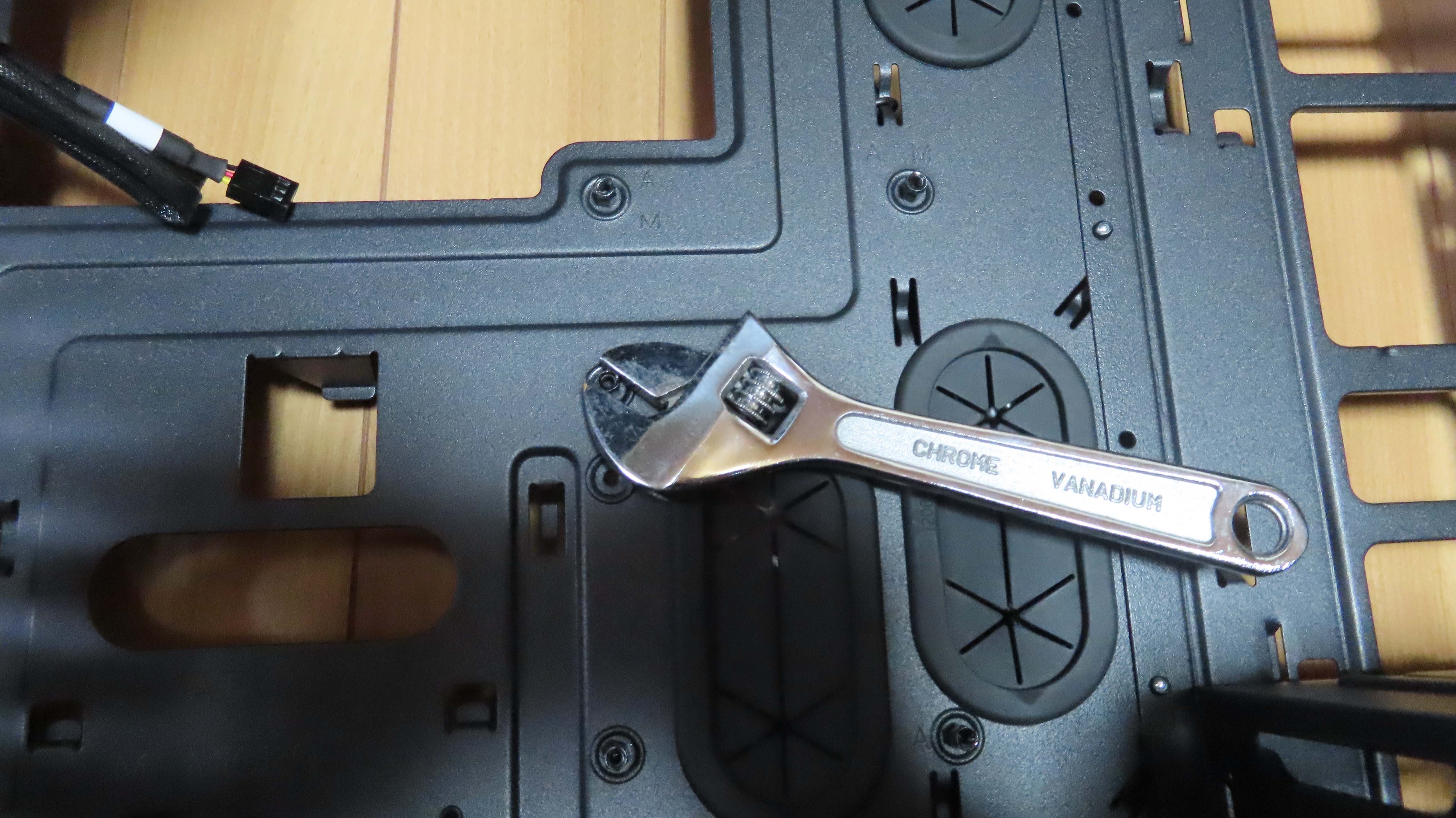

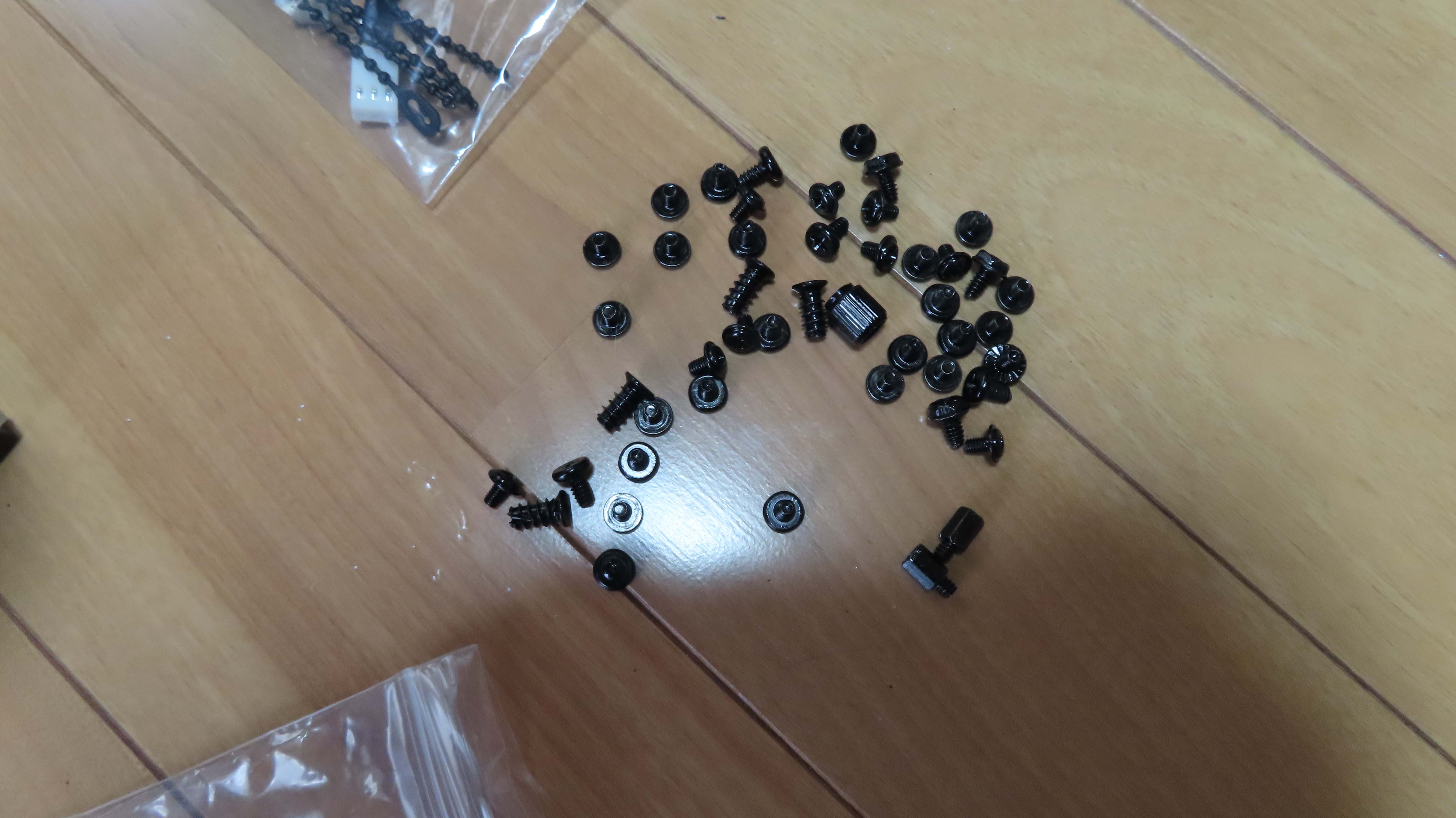

付属の袋からナットを探す。 2つしかないやんけ。	そこで、ストックから抽出。サイズ合うかな～	って、穴が2つしかない・・・	ナットをモンキーで装着。ちなみに、写真は間違えていて、ひとつ下だった。

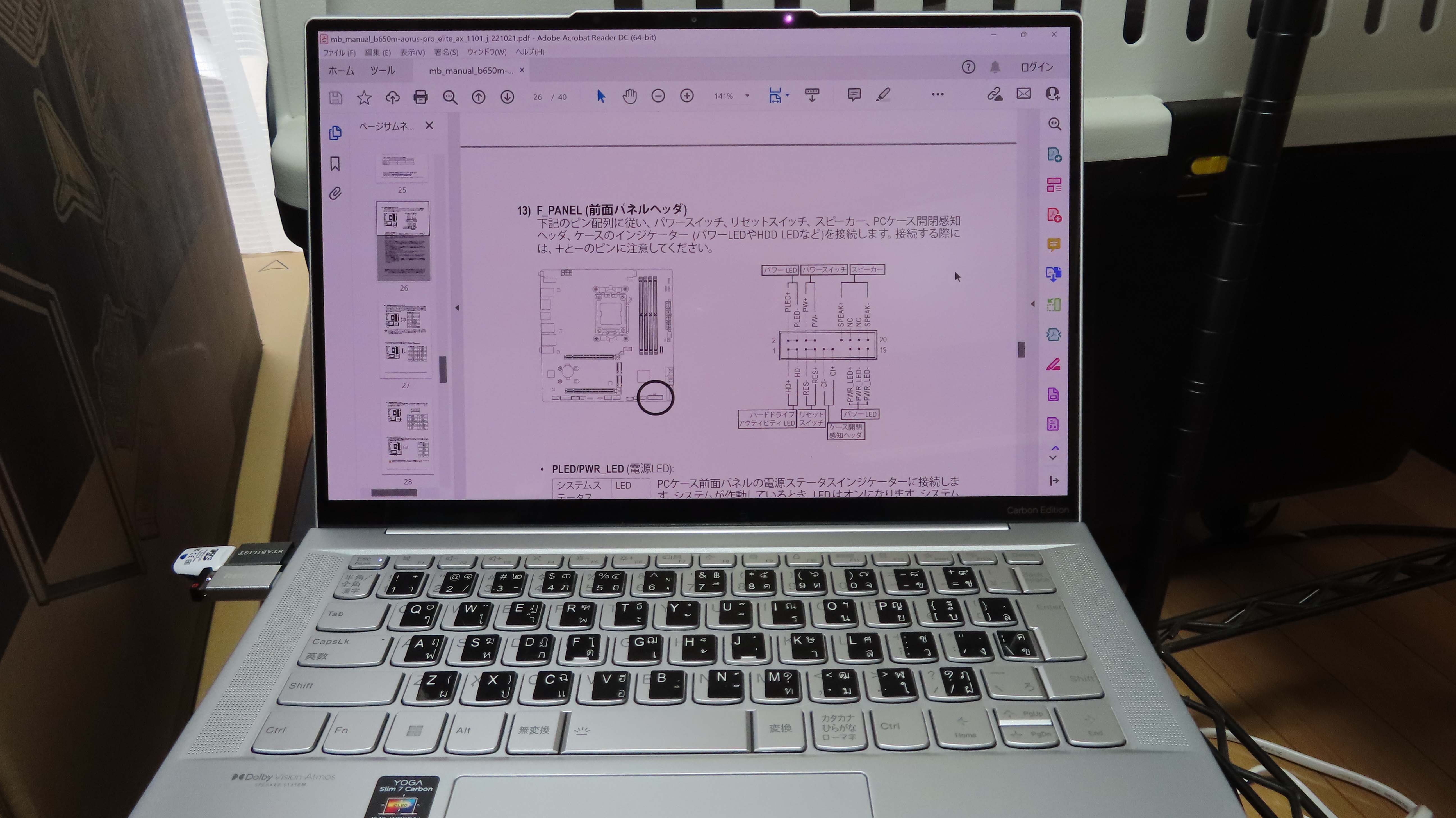

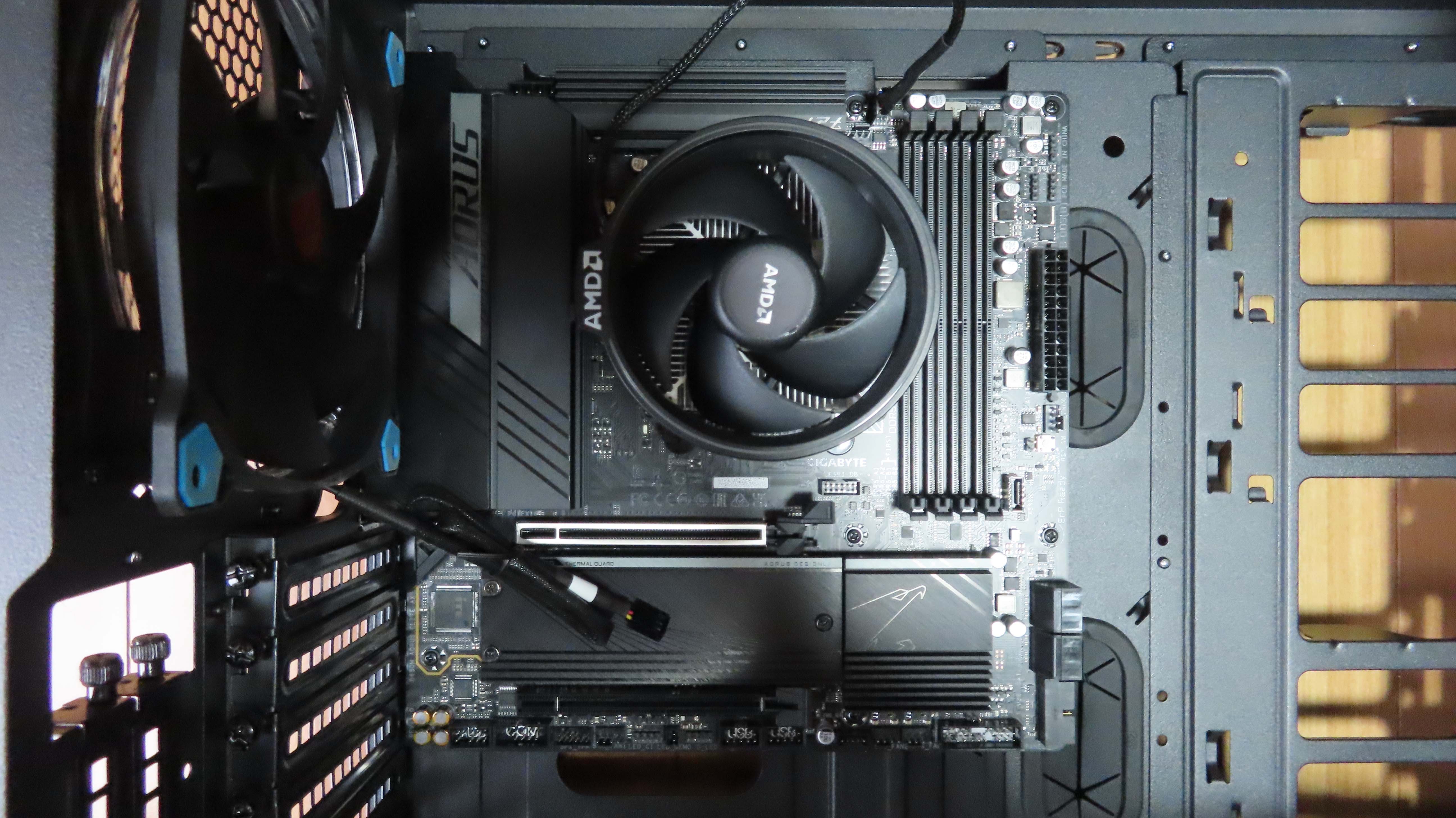

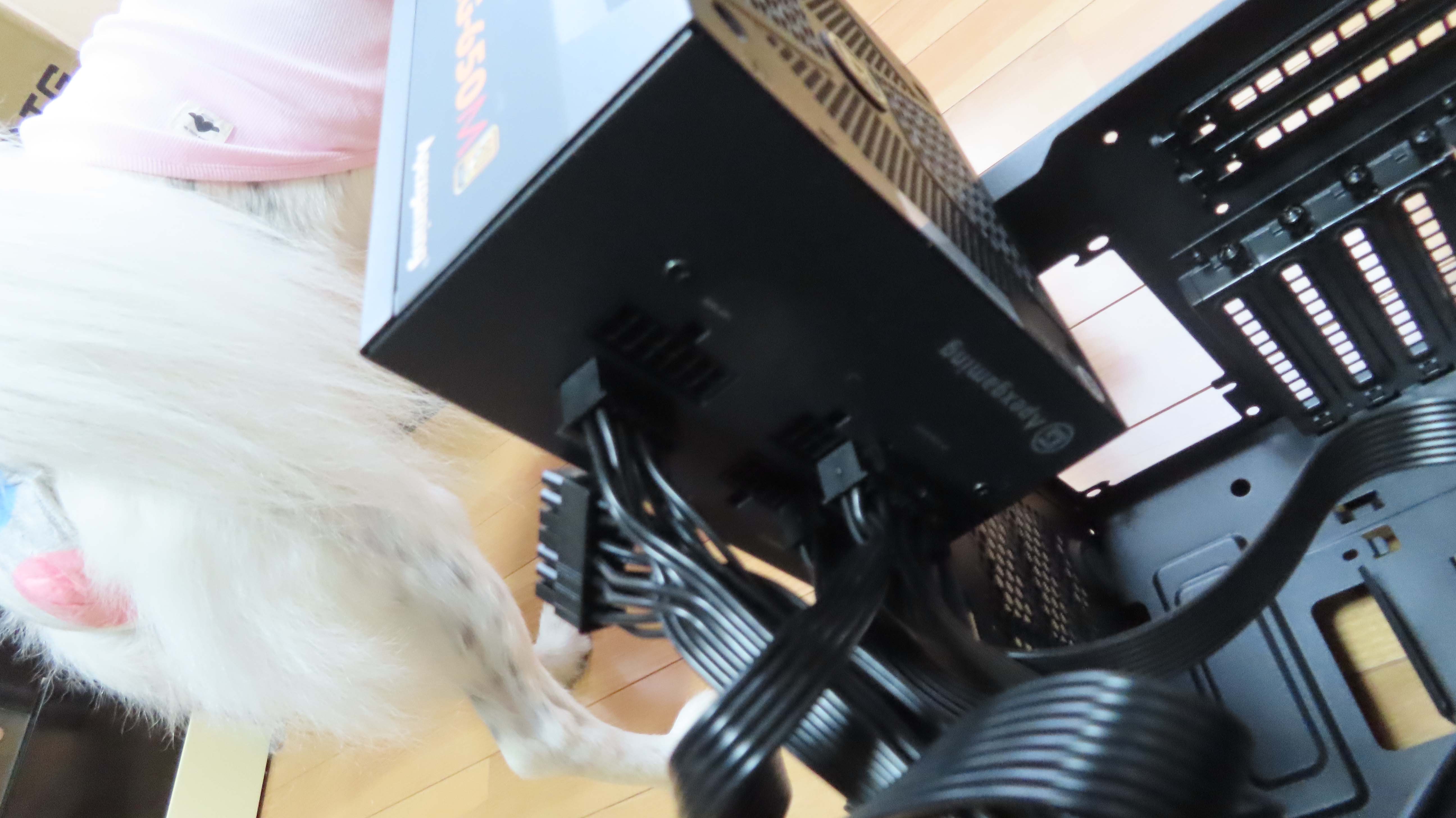

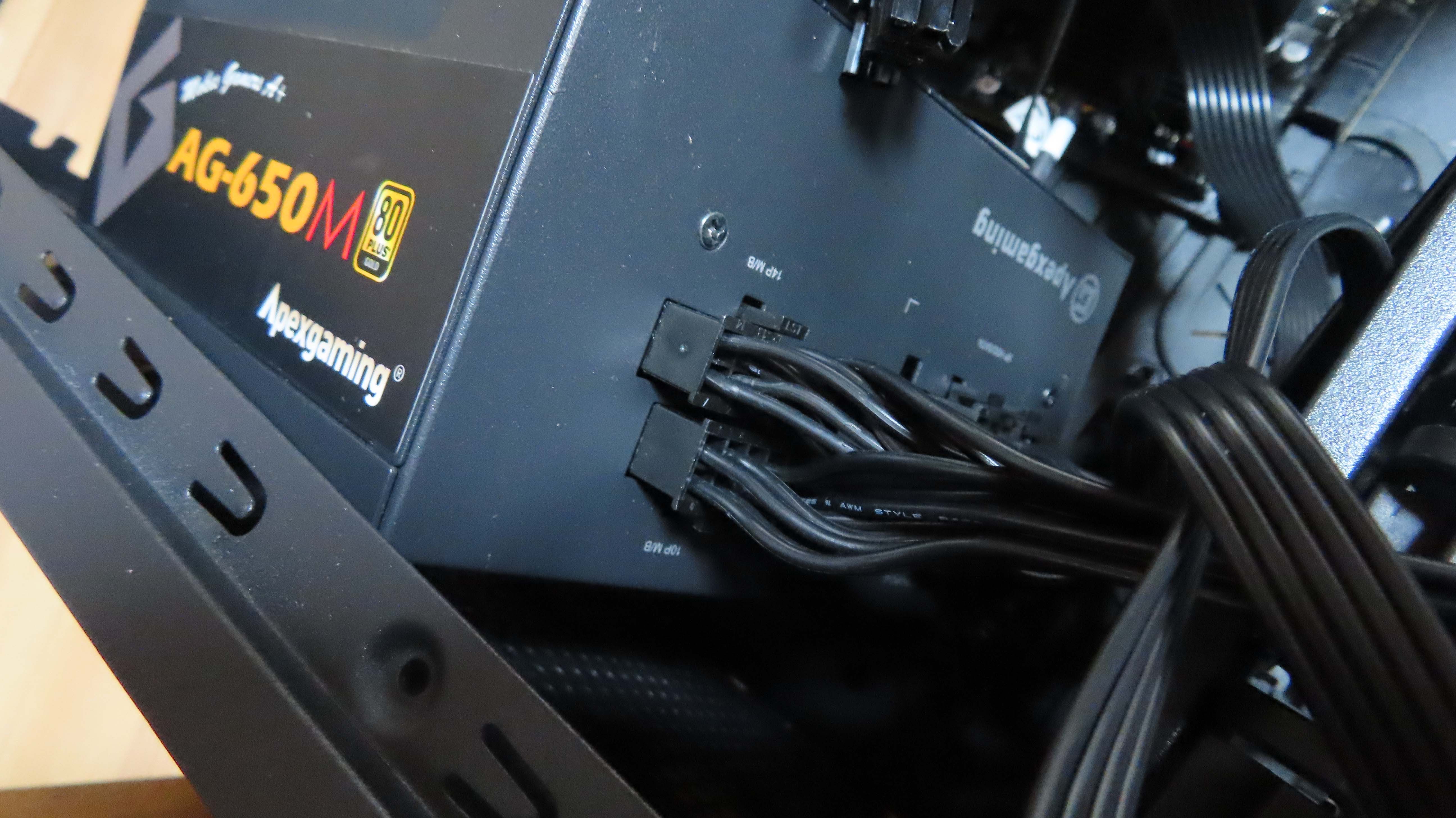

マザー装着。	ノートでPDFのマニュアルを見ながら作業。面倒だ・・・	電源ケーブルのユニット側へのプラグが上下2段になっており、最初挿し方が分からなかった。

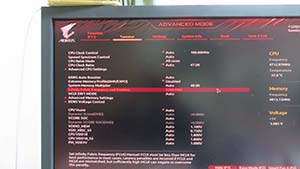

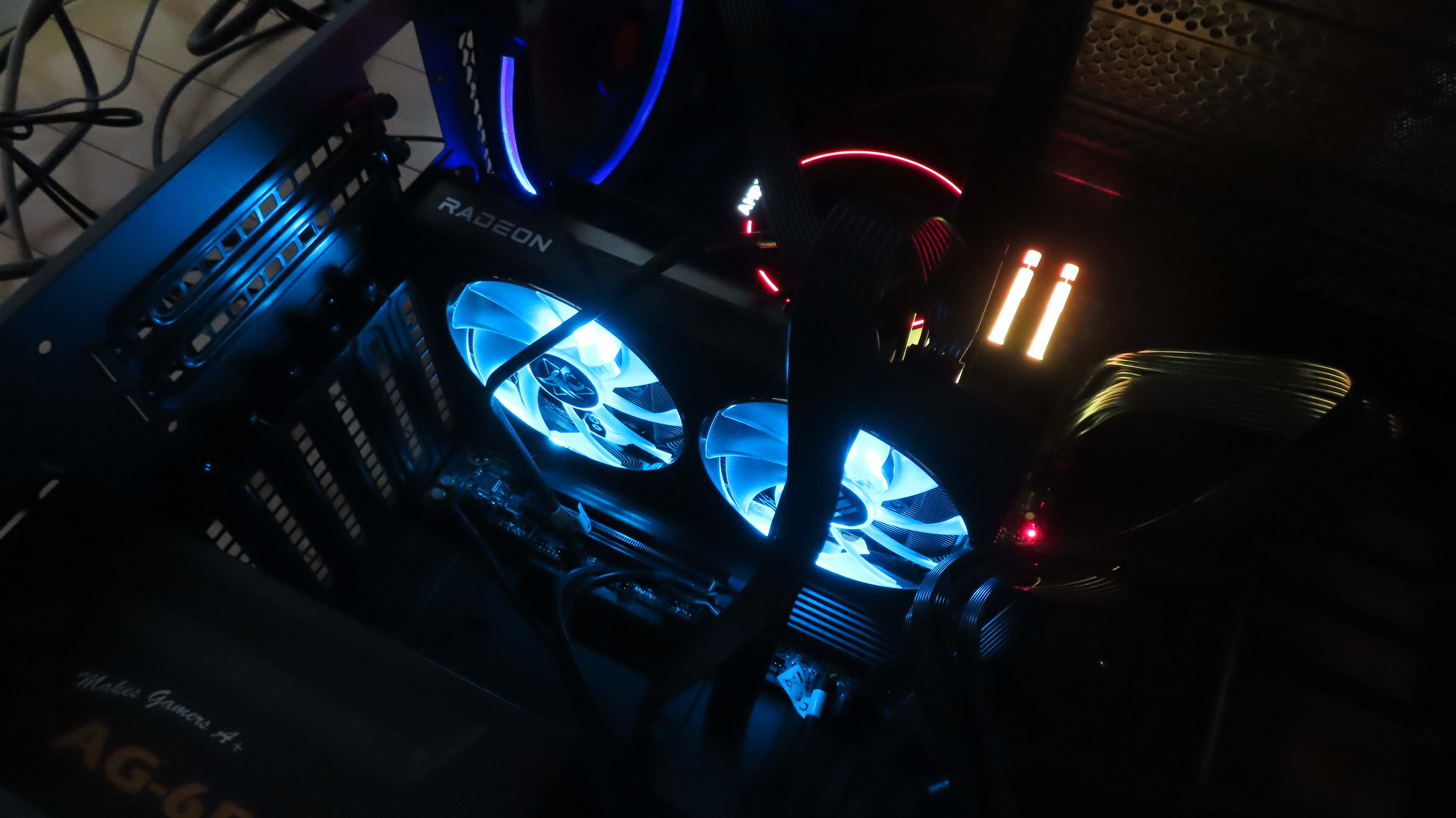

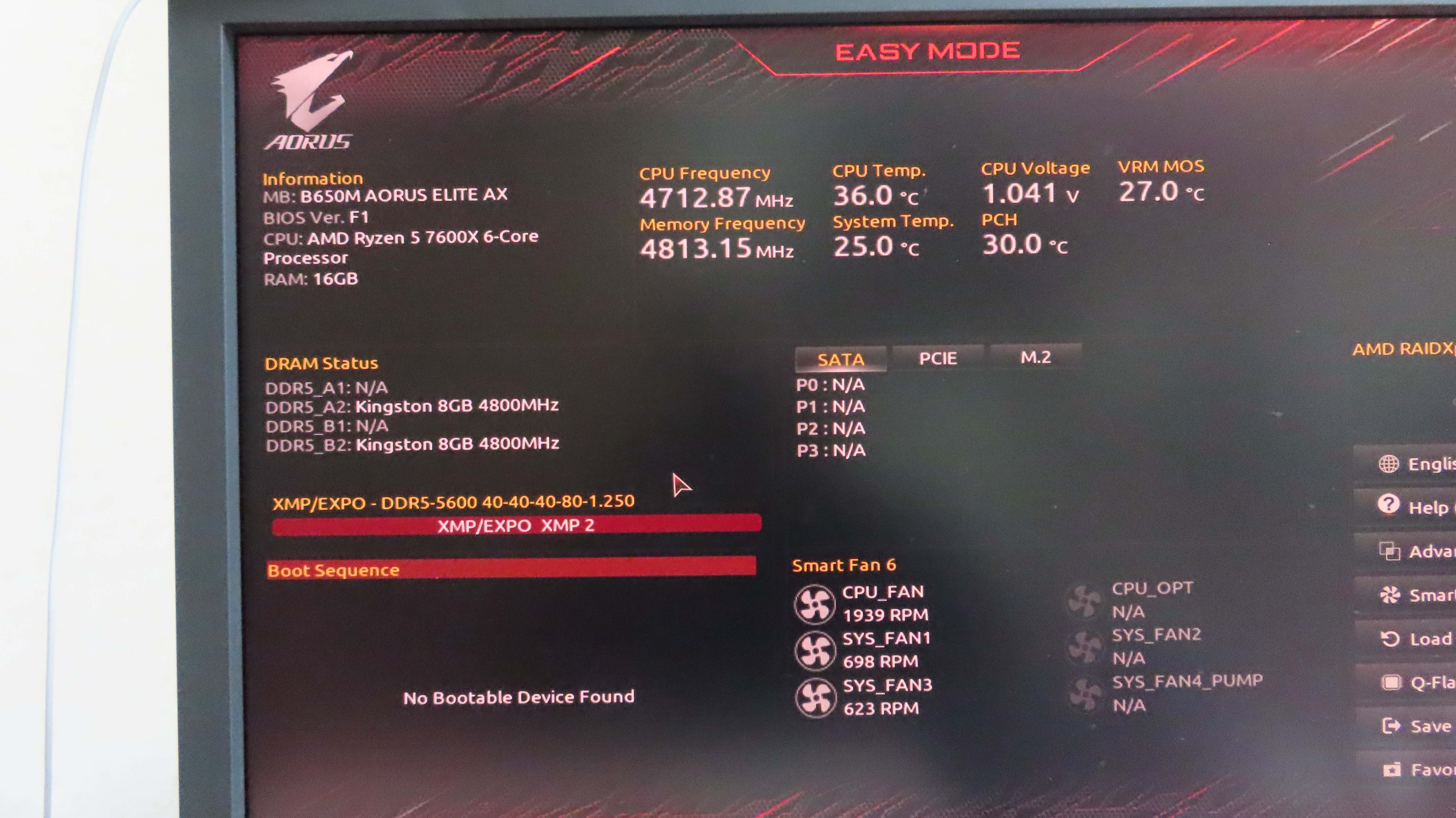

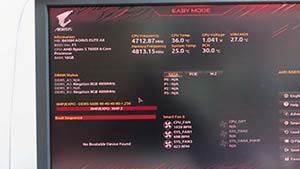

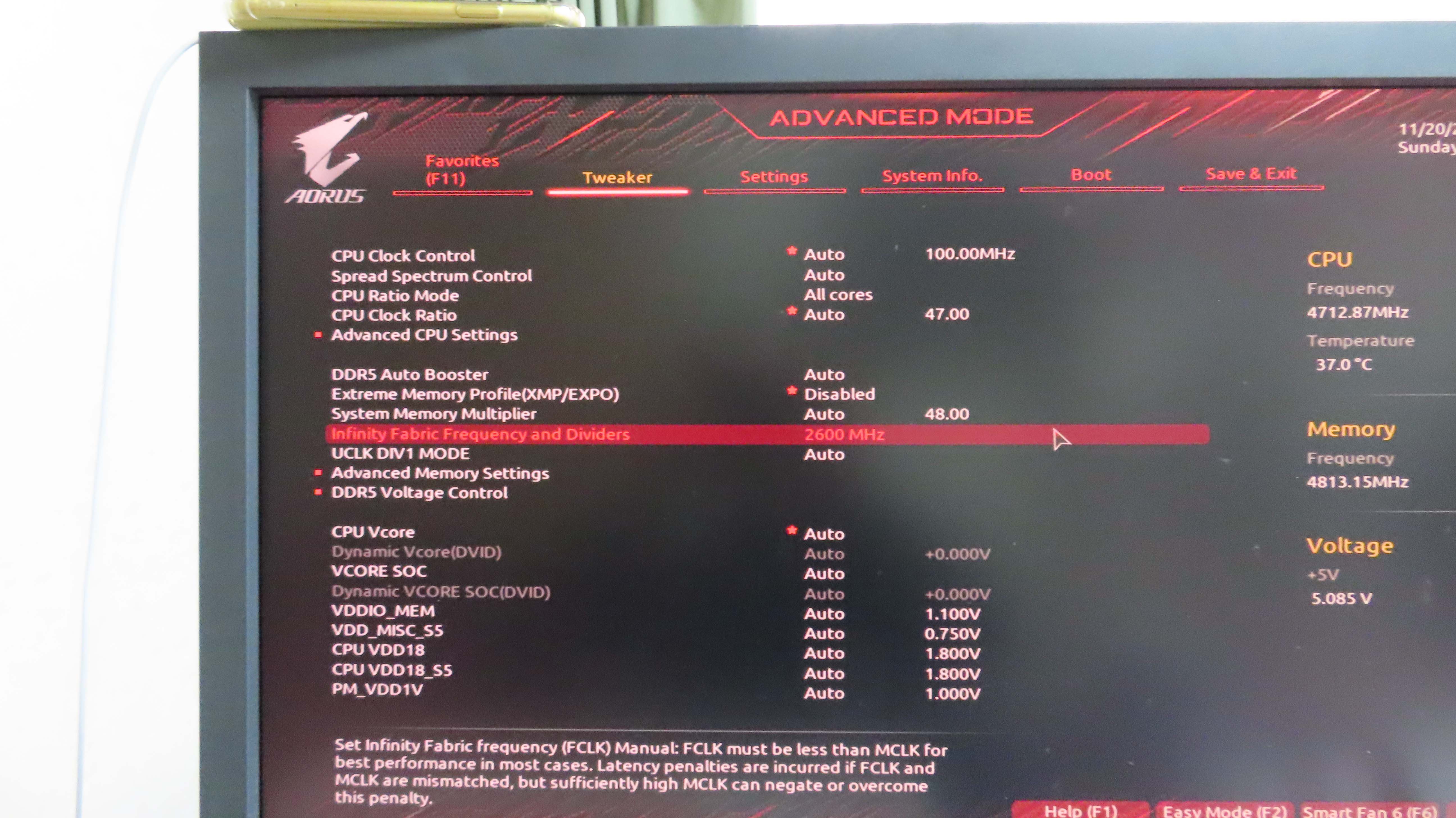

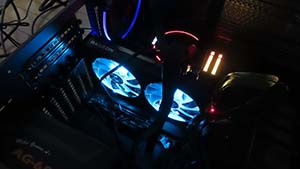

早速起動。メモリーの周波数が4800とかたわけたことを言っていたので、 6000にして再起動。起動せず。メモリを抜き差しして再起動し、今度は5600にし、再起動。再起動せず。逆にしたりスロットを変えてみてもだめだった。そもそも、RESETスイッチも利いていなかったのでさし直して、 RESETスイッチは直ったが起動しなかった。メモリーを抜いて起動すると、BEEP音が鳴る。ははん、これは全部組み立て直すと直るパターンだな？・・・それでも戻ってこなかった。		CMOSジャンパーに律儀にマイナスドライバーの先端で触れたがダメだった。電池を抜いてみてもダメ。むう、こんなことで壊れるわけはないけどなぁ？ドライブ類まで装着していなくて良かった。	さて、CPUやメモリのLED自体は光っているので、そういう壊れ方はしないと考えた。そこで横倒しにしてみると、グラボのFANが回っていなかった。あれ、これってそういうものだっけ？そういえば、こいつはVGA内蔵ではなかったか？というわけでマザー側のビデオ端子にケーブルをつないでみたが、変化なかった。

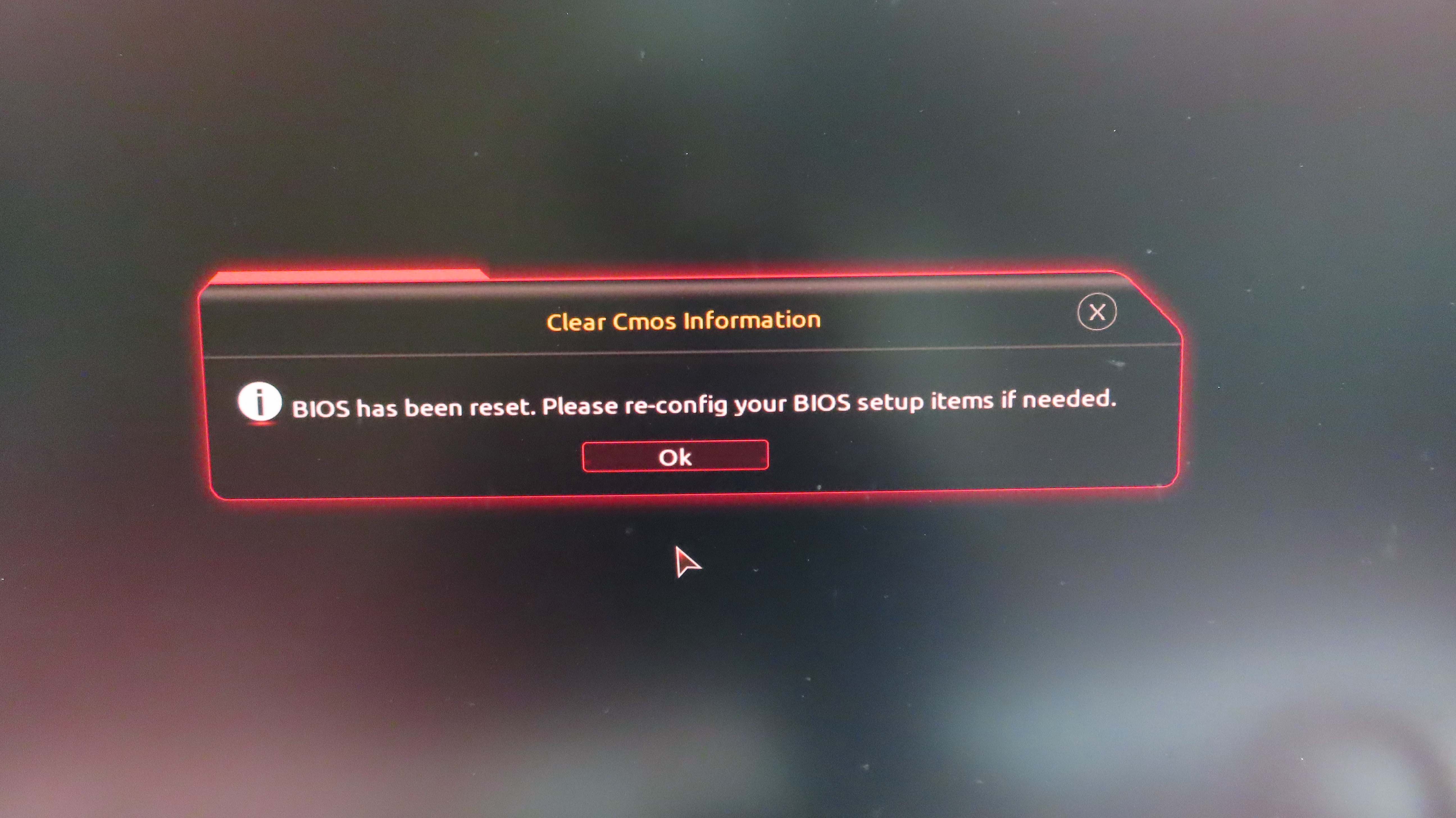

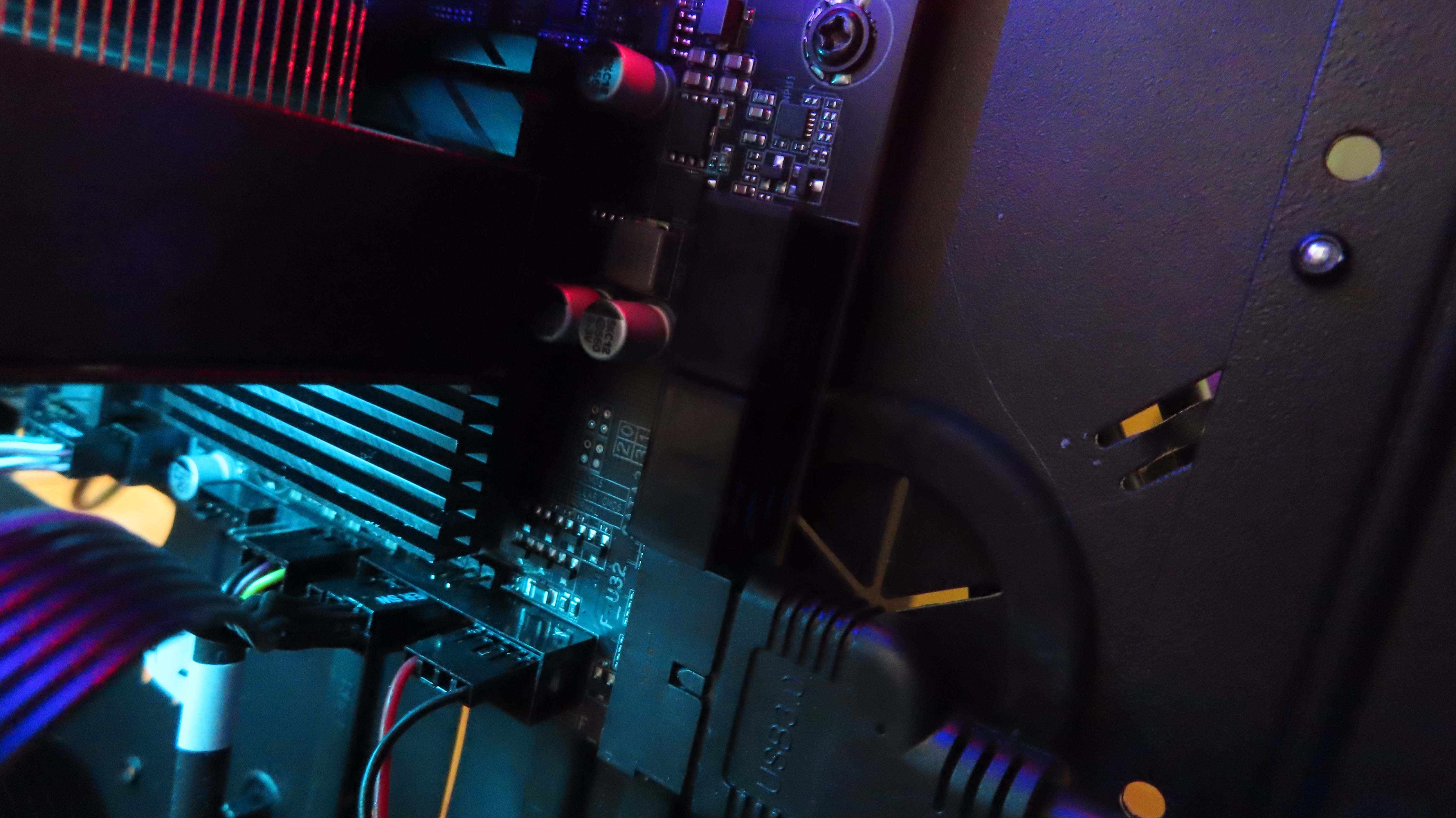

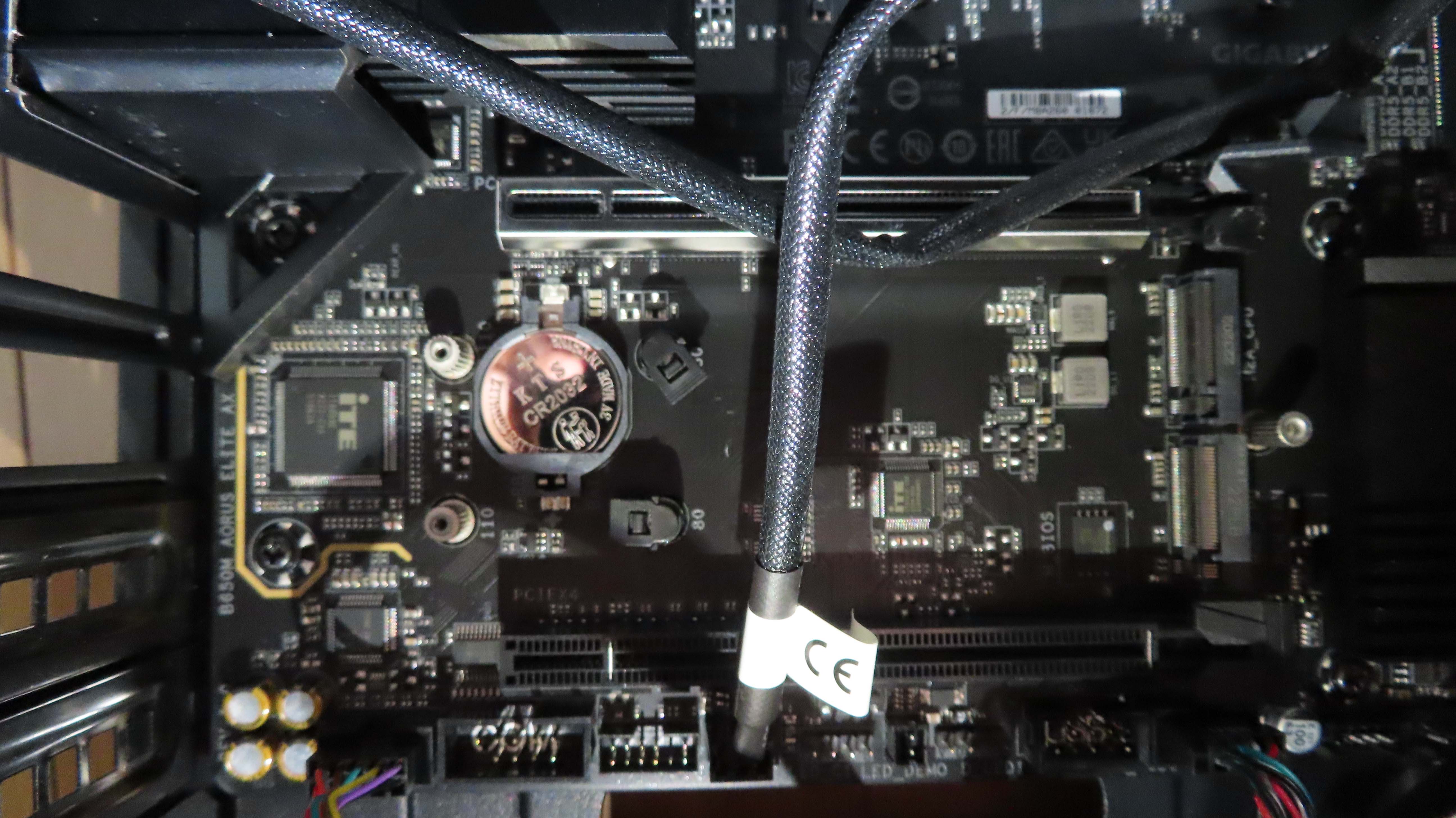

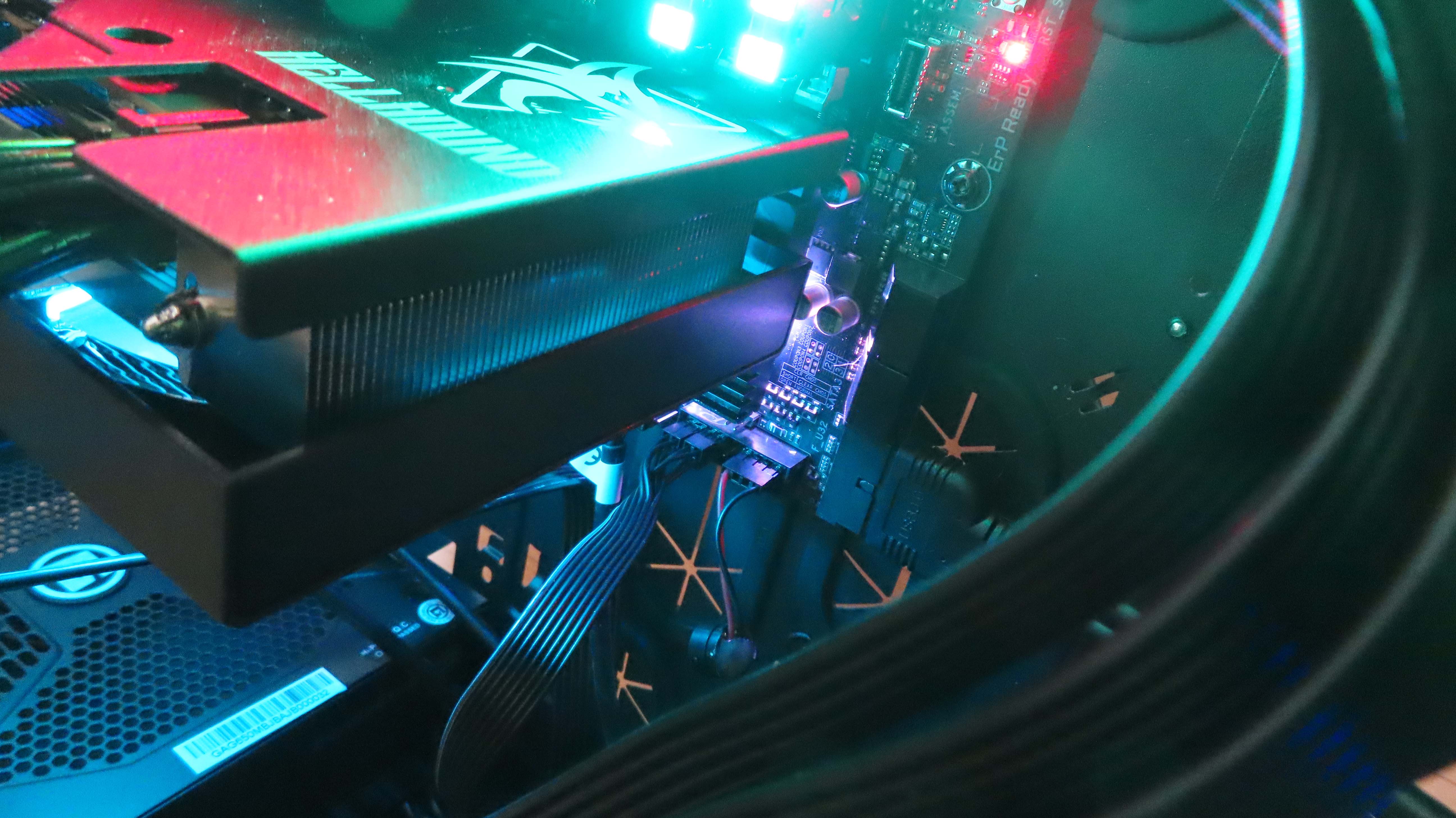

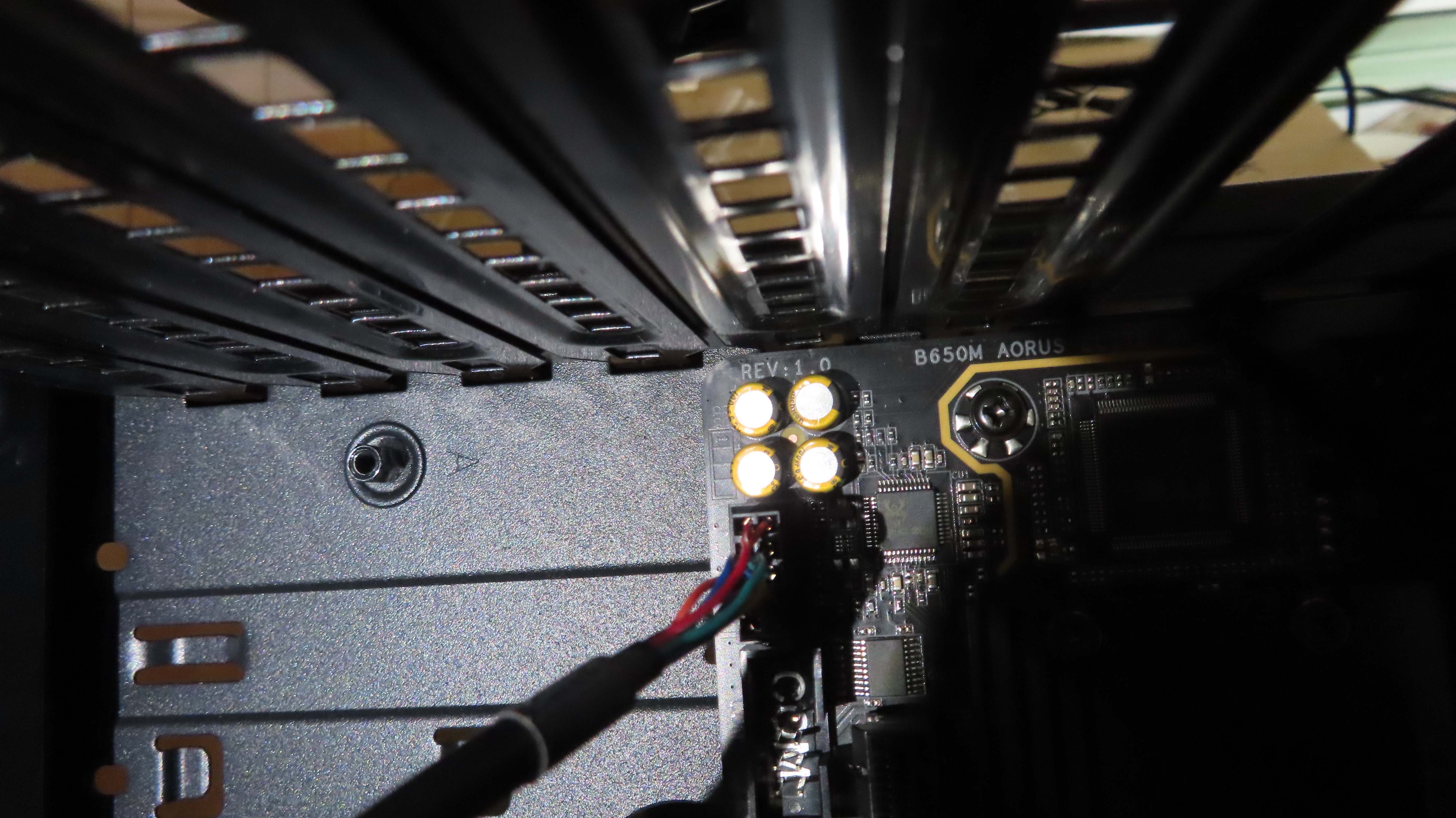

困った。ここは冷静に考えよう。マニュアルにはCMOSジャンパーのショートは数秒せよと書かれている。うーん、もう一度やってみよう。というか、マザーのチップセット裏面のLEDって、最初は光ってたよな？元々ここが光るからこのマザーを買ったのだし。他に気が付いたこととして、電源ボタンを長押ししても電源が落ちなくなっていた。これも、最初は落ちたはずだ。もしかしてさし直した際に±を間違えたか？以上のことを実施すると、チップセット下のLEDが再度点灯した。よし！		戻ったぞ～ｗやれやれ、メモリの周波数はいじらないことにしよう。そもそもインターネットから落したマニュアルには対応は 5200/4800/4400と書かれている。 Raphaelの定格は5200なのだが、まあこんなもの大差ないだろう。	安心したところで、おやつの冷凍チャーハンを食べる。うん、うまいぞ。
